Was ist Ätzen?

Ätzen ist das kontrollierte Abtragen von Material durch chemisch wirkende Stoffe. Eine Ätzlösung — meist eine Säure, Lauge oder ein Salz wie Eisen(III)-chlorid — löst die Oberfläche eines Werkstoffs gezielt an und trägt sie ab. In der industriellen Fertigung ist Ätzen ein Präzisionsverfahren, mit dem gratfreie Metallbauteile mit Toleranzen ab ± 0,02 mm hergestellt werden; daneben hat Ätzen eine jahrhundertealte Tradition in Kunst (Radierung), Druck und Handwerk.

Wie funktioniert Ätzen?

Das Grundprinzip ist bei allen Ätzverfahren gleich: Die Bereiche, die erhalten bleiben sollen, werden durch eine Maske (Photoresist, Lack, Wachs oder Folie) geschützt. Die ungeschützten Bereiche liegen frei und werden von der Ätzlösung angegriffen und abgetragen. Nach dem Ätzvorgang wird die Maske entfernt — zurück bleibt die gewünschte Struktur.

In der industriellen Präzisionsfertigung läuft das als fotochemisches Ätzen ab: Das Bauteildesign wird aus CAD-Daten auf eine Photomaske übertragen, per UV-Licht in einen lichtempfindlichen Photoresist belichtet und anschließend im Sprühätzverfahren aus dem Metallblech „herausgeätzt". Den kompletten Prozess in 7 Schritten erklärt die Seite Chemisches Ätzen.

Die Ätzverfahren im Überblick

Abgrenzung der beiden häufigsten Begriffe: Chemisches vs. fotochemisches Ätzen. Vergleich mit konkurrierenden Fertigungsverfahren: Lasern vs. Ätzen und Stanzen vs. Ätzen.

Was kann geätzt werden?

Industriell werden praktisch alle Metalle geätzt — jeweils mit angepasster Ätzchemie:

• Edelstahl (1.4301, 1.4310, 1.4404 …) — mit FeCl₃, das Arbeitspferd der Branche
• Kupfer und Kupferlegierungen — Basis der Platinen- und Lead-Frame-Fertigung
• Federstahl — spannungsfrei ätzen statt stanzen, Federkennlinie bleibt erhalten
• Aluminium — alkalisch (NaOH) statt sauer
• Messing, Nickel (inkl. Permalloy/Mu-Metall), Titan (HF/HNO₃-basiert)
• Sonderwerkstoffe: Molybdän, Wolfram, Kovar, Invar, Inconel, Hastelloy

Außerhalb der Metallbearbeitung werden auch Glas (mit Flusssäure oder Ätzpaste, z. B. für Dekore und Beschriftungen), Silizium (Halbleiterfertigung) und Kunststoffe (Beizen vor Galvanisierung) geätzt. Übersicht aller Metalle: Materialien.

Wo wird Ätzen eingesetzt?

Industrie und Fertigungstechnik

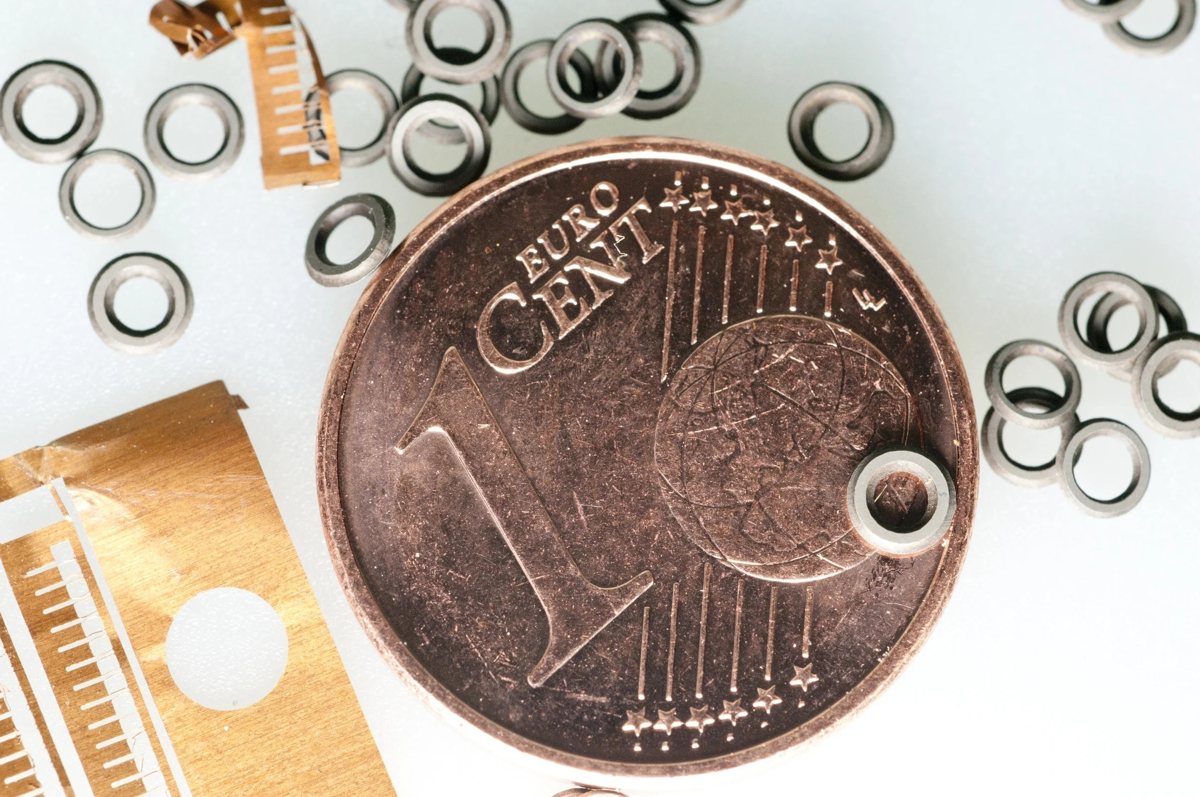

Der größte Einsatzbereich: präzise Blechbauteile ohne Grat und ohne Verzug. Typische Produkte sind Lead-Frames für Halbleitergehäuse, Federkontakte, EMV-Abschirmungen, Lochbleche und Siebe, Encoder-Scheiben und Typenschilder — eingesetzt in Elektronik, Automotive, Medizintechnik und Luft- und Raumfahrt.

Elektronik: Platinen ätzen

Die Leiterbahnen jeder klassisch gefertigten Leiterplatte entstehen durch Ätzen: Eine kupferkaschierte Platte wird mit einem Layout maskiert, das freiliegende Kupfer weggeätzt. Industriell längst hochautomatisiert, ist Platinenätzen mit FeCl₃ oder Natriumpersulfat auch im Hobby-Bereich verbreitet.

Kunst: die Radierung

Die Radierung ist das älteste Einsatzfeld des Ätzens: Seit dem 15. Jahrhundert ritzen Künstler ihre Motive in eine wachsbeschichtete Metallplatte und lassen die freigelegten Linien von Säure vertiefen — die geätzten Vertiefungen nehmen später die Druckfarbe auf. Dürer und Rembrandt machten die Technik weltberühmt; sie wird bis heute an Kunstakademien gelehrt.

Dekor und Handwerk

Glasätzen für Fenster- und Spiegeldekore, geätzte Schilder und Embleme aus Messing oder Edelstahl, Messer-Klingen mit geätzter Damaszener-Optik, Schmuck mit geätzten Strukturen — überall dort, wo feine, dauerhafte und abriebfeste Strukturen gefragt sind.

Metallographie und Analytik

In Laboren wird Ätzen als Untersuchungswerkzeug eingesetzt: Eine polierte Metallprobe wird kurz angeätzt, um das Gefüge (Korngrenzen, Phasen) unter dem Mikroskop sichtbar zu machen — Standard in der Werkstoffprüfung und Schadensanalyse.

Übrigens: „ätzend" in der Umgangssprache

Das Adjektiv „ätzend" hat sich seit den 1980er-Jahren als Jugendsprache für „unangenehm, schlecht" etabliert — eine Metapher, die direkt vom aggressiven Charakter ätzender Chemikalien kommt. In der Fertigungstechnik ist Ätzen dagegen alles andere als ätzend: Es ist eines der schonendsten Bearbeitungsverfahren überhaupt, weil das Werkstück weder mechanisch noch thermisch belastet wird.

Häufige Fragen

Ist Ätzen gefährlich?

Die verwendeten Chemikalien (Säuren, Laugen, FeCl₃) sind ätzend und erfordern fachgerechten Umgang — im Industriebetrieb durch geschlossene Anlagen, Absaugung und Schutzausrüstung gewährleistet. Das fertige geätzte Bauteil ist vollständig unbedenklich: Es wird nach dem Prozess gespült und trägt keine Chemikalienreste.

Was kostet Ätzen?

Industriell: einmalig eine Photomaske (150–600 €) plus Stückkosten von typisch 0,30–3,00 € pro Bauteil je nach Größe, Material und Stückzahl. Details in den FAQ.

Wo kann ich Bauteile ätzen lassen?

Bei spezialisierten Ätzbetrieben — in Deutschland gibt es rund ein Dutzend industrielle Anbieter. Über aetzen.de erreicht Ihre Anfrage in einem Schritt den passenden Betrieb: Material, Dicke und Stückzahl angeben, CAD anhängen, in der Regel innerhalb von 24 h kommt ein Angebot.

Was ist der Unterschied zwischen Ätzen und Beizen?

Beizen behandelt die gesamte Oberfläche (Oxid- und Zunderentfernung), Ätzen trägt selektiv Material ab, um eine Geometrie zu erzeugen. Ausführlich in den FAQ.
